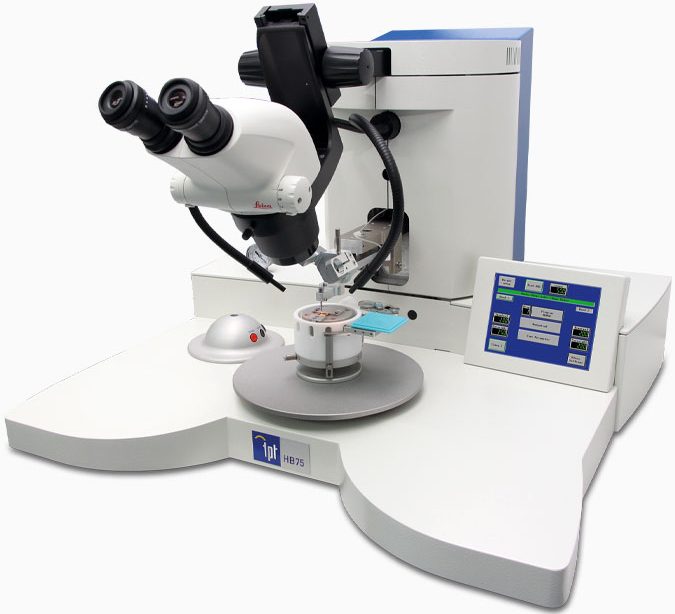

HB75是一臺桌面型貼片機，是實驗室、研發、預生產、以及小規模生產線的理想設備。TFT觸摸屏控制，操作簡便，可以直接進入并簡單調節所有參數。

產品特點

+ 精確的移動來放置芯片
+ 蘸膠功能

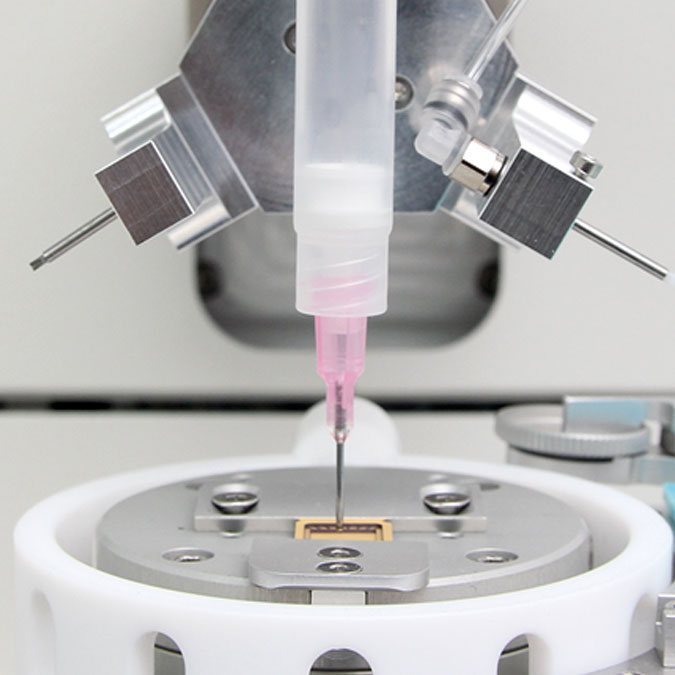

+ 可選點膠功能
+ 旋轉頭用于快速更換吸嘴
+ 真正的正交移動
+ 集成真空泵
+ 旋轉平臺
+ 6.5英寸TFT觸摸屏
+ 貼片頭長度165mm
+ 100個程序存儲能力
+ 半自動和手動模式

應用

+貼片
+MEMS/MOEMS組裝
+傳感器組裝
+光學組建組裝
+機械元件的組裝和拾取
+醫療領域的應用

技術規格

方式 　　　　　　　　　蘸膠-芯片放置
芯片尺寸　　　 　　　　最小100x100um，最大10x10mm
貼片時間　　　 　　　　1-10.000ms（1-20.000sec可選）
貼片力 　　　　　　　　10-150cNm（350cNm可選）

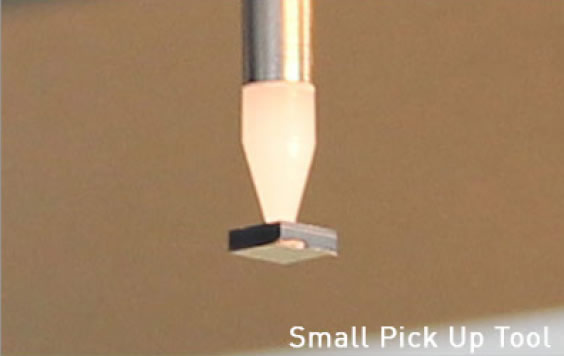

吸嘴　　　　　 　　　　Ф1.58mm，19mm
馬達驅動Z軸行程 　　　 17mm（0.67”）
貼片頭臂長 　　　　　　165mm（6.7“）
X-Y操縱器 　　　　　 　10mm(0.4”)
操縱比　　　　　　　　 6:1
溫度控制　　　　　　　 最大250℃ +/-1℃
電源 　　　　　　　　　100-240V，+/-10%，50/60Hz，最大10A
外形尺寸 　　　　　　　680x640x490mm （寬x深x高）
重量 　　　　　　　　　凈重42kg
